   IZDELUJEMO ČRPALKE Z MEHANSKIM TESNENJEM MOČI DO 5 KW IN PRETOKA PREKO 600L/MIN
Ravno tako pa imamo razvite črpalke za prooplavne sisteme za PREPREČEVANJE POPLAV.
To so črpalke nizkih tlakov in zelo velikih pretokov tudi do 1000l/min=60m3/h.
Te črpake so integrirane s prevoznim enostavnim vozičkom in nosili . Priključek na črpalki je izveden z gasilsko spojko.Za priklope gasilskih cevi večjih premerov. Kjer pa je problem z izmenično napetostjo pa dobavljamo tudi enofazne črpalke.Vse so lahko gnane na agregate.
SPLOŠNOCentrifugalne črpalke so namenjene za prečrpavanje čistih ,agresivnih medijev in drugih tekočin katerih vsebina ni eksplozivno nevarna. Sama oblika in koncept je izveden tako da se prvenstveno uporablja pri prečrpavanju nevarnih snovi ,olj,emulzij, kislin,lugov,živilskih tekočin, ter drugih tekočih fluidov iz rezervarjev posod pri filtriranju , pretakanju doziranju ..
Črpalka je grajena tako da je notranjost zaščitena pred prodiranjem grobih delov in od škropljenja -špricanja medija po okolici zaradi visokih tlakov. Črpalka ima vgrajeno mehansko drsno keramično tesnilo ki omogoča optimalno varnostno zaščito pred prodiranjem fluida iz črpalke in omogoča tesnenje tudi v zahtevnih fazah obratovanja.
Tlačna cev se pritrdi na tlačno smerekico (INOX izvedba), plastična izvedba pa ima na tlačni strani poleg smerekice tudi spoj z dvovijačnikom ali DIN prirobnico z tesnilom. |
| | |
: CBR 80- PP
L-izok
| TEHNIČNI PODATKI :
| |
: | CBR-80 PP | | Motor moč: | 0,37Kw 3X400V / 220V | | Max pretok: | 80 l/min | | Max.tlačna višina: | 6 mVS | | Max. kinem.viskoznost: | 114 mm/s2 | | Material: | polypropylene / A4 | | Max temp. medija: | 70 C | | | Dim. SESALNI VOD: | dN 25 mm | | Načini priklopa: | standard holandec GF | | Dim. TLAČNI VOD : | dN 20 mm | | Tesnenje | SiC/SiC/FPM(viton) | | TEŽA: | 4kg | | | SUHI TEK NI DOVOLJEN!!!. |
| | | | | OSTALI OPIS:Črpalka ima zelo kvalitetna keramična tesnila izdelana iz oksidne silicijeve keramike SiC/SiC in vitona (s fluorom obogaten elastomer) kateri ima odlične odpornostne lastnosti in je med vodilnimi materiali za kislinsko odpornost.
Črpalka teče mirno in tiho.Črpalka ni samosesalna, ob prrni montaži ali ob vgradnji nepovratnega ventila pa jo ob zagonu ni potrebno zalivati. Zaradi nizkih obodnih hitrosti je omogočeno prečrpavanje tekočin viskoznosti nivoja olj SAE 40, oljnih emulzij barv .Gonilna gred črpalke je izdelana iz nerjavečega jekla DIN 1.4571.Vsa tesnila so iz FPM (Vitona).Značilnost konstrukcije je v tem, da je sestava izdelana iz minimalno število elementov.
Montaža črpalke sa izvede lahko direktno z nogami elektromotorja ali z montazno ploščo iz PP katero dobavimo na željo kupca.
Priklopi so lako izvedeni s smerekico,prirobnico,holandcem ali vijačnem spojem .Pogonski motorji so lahko monofazni ali trofazni.IZDELUJEMO DVA RAZLIČNA SISTEMA TESNENJA PREDSTAVITEV V RUBRIKI  . | | |

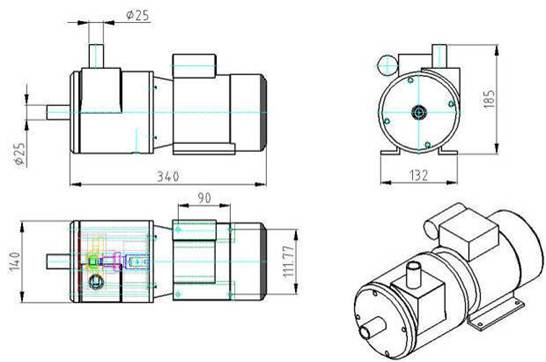

| Vgradne dnzije : centrifugalna črpalka
: CBR 80-PP |
 |
|
|
 | 3D-CAD SESTAVNICA na sestavnici je prikazana črpalka ki je sestavljena iz 4 sklopov. Kompletno konstrukcijo držijo kar skozni vijaki direktno v prirobnico s tem se znebimo mnogo dodatnih elementov in vzdrževanje je tako sila poenostavljeno. |
|
|
|
|
|
Sistem
tesnejna
V OSNOVI SO IZDELANE TAKO DA SO VSI DELI KI PRIDEJO V STIK Z FLUIDOM IZDELANI IZ SILICIJEVE KERAMIKE FPM FLUOR KAVČUK MEMBRANE
JEKLENE INOX 316TI VZMETI ČRPALKE SO IZDELANE PRVENSTVENO ZA PREČRPAVANJE NEVARNIH SNOVI KI SO KISLE
ALKALNE MORSKA VODA ...
IZVEDBA SE PRILAGAJA SEDEŽU TUDI OB PRISOTNOSTI VIBRACIJ. UPORABLJEN JE SISTEM TESNENJA 1
IZDELUJEMO DVA RAZLIČNA SISTEMA TESNENJA PREDSTAVITEV V RUBRIKI .......................... |
 |
  integracija z filtri

| |
Serija : CBR
:
CBR80-INOX |
|
|
TEHNIČNE INFORMACIJE črpalka CBR 80-inox
|
|
črpalke: |
CBR-80 INOX |
|
Moč motorja/: |
0,55Kw 3X400V / 220V |
|
Max pretok: |
80 l/min |
|
Max.tlačna višina: |
6 mVS |
|
Max. kinem.viskoznost |
114 mm/s2 |
|
Material črpake |
polipropilen / A4 |
|
Max temp medija: |
110 C |
|
|
|
Dim sesalne cevi: |
DA 32 mm |
|
Priklopi |
SMEREKICA |
|
Dim tlačne cevi : |
DA 32 mm |
|
Tesnenje |
SiC/SiC/FPM(viton) |
|
Teža: |
6kg |
|
|
|
Ne sme
obratovati v suhem teku. |
-sesalna posoda za samosesanje do 4mVS
-fekvenčni regulator direktno integriran na elektromotor za točnokrmiljenje pretoka
-nepovratni ventili na sesalni/tlačni strani
-sesalna košara z filtrom
- merilnik pretoka za obratovanje na način VPIŠI KOLIČINO PRITISNI START - ko doseže količino ČRPALKA STOP
 |
